径向轴密封圈 径向轴密封圈 CK系列螺杆泵仅有一种密封方式:径向轴密封环。由于螺杆组较长,CL系列螺杆泵可以配备不同的轴密封方式,甚至可以配置外部轴承。该系列泵有多种安装方法,如水平或垂直底脚安装,法兰安装,或储罐垂直安装等。
较长的螺杆组 较长的螺杆组 由于主轴较长,可选配外部球轴承。
密封外壳 密封外壳 根据工作需求,CL系列泵可以选择各种轴封。CL系列螺杆泵是KRAL CG系列螺杆泵中使用的筒袋式(插入式)泵。根据流体连接方式的不同,可以灵活选择各种外壳。根据需求,可给CG系列螺杆泵选择加装外部溢流阀。
连接方式灵活 连接方式灵活 如果外壳由装配钢制成,则可以忽略大部分限制因素(例如位置、方向、尺寸、类型、法兰等级等),根据现场的情况进行安装。
外溢流阀 外溢流阀 溢流阀可确保流体在发生过量加压时将重新规划行程。
更换外壳材料 更换外壳材料 根据工作需求,CG系列有铸铁或钢制外壳供客户选择。

KRAL C系列螺杆泵

用于压力高达100 bar的场所

全能型 - 当KRAL K或L系列不能满足需求时
KRAL C系列螺杆泵的主要部件都是相同的——CK,CL和CG系列螺杆泵仅在细节上稍有不同,以提供合适的泵来满足客户的多样性需求。这些螺杆泵主要用于工业领域,例如KRAL CK系列在液压领域用作油箱泵,CL系列在塑料工业中用作聚氨酯和异氰酸酯等材料的高压进料泵。当客户需要更高的压力和更快的输送速率时,KRAL的CG系列螺杆泵则可取代K和L系列来满足客户的特殊需求。

工作参数,材料,组件:

  • 流量范围CK系列:1,750升/分钟
  • 流量范围CL系列:1,750升/分钟
  • 流量范围CG系列:3,550升/分钟
  • 温度范围:-20°C至180°C,磁力联轴器密封可耐高温至300°C
  • 压力范围:70 bar;100 bar
  • 外壳:球墨铸铁EN-GJS-400,钢和铝
  • 螺杆:氮化钢
  • 认证(船级):ABS,BV,CCS,DNV,GL,LRS,MRS,NK,RINA, KR
  • ATEX防爆:Group II,category 2, EX II 2 GD b / c
  • 加热:电,液体介质或蒸汽加热
  • 产品符合API标准
  • 技术参数

    CK系列

    CK系列

    CK系列技术参数 5-10 15-26 32-42 55-85 105-118 160-210 235-275 370-450 550-880
    Qth (1.450 min-¹, 0 bar) l/min 5-10 15-26 32-42 55-85 105-118 160-210 235-275 370-450 550-880


    最大输出压力 bar 100 70 70 70 70 70 70 70 40

    温度 °C
    丁腈橡胶径向轴密封
    氟橡胶径向轴密封
      90
    150
    90
    150
    90
    150
    90
    150
    90
    150
    90
    150
    90
    150
    90
    150
    90
    150

    粘度 mm²/s
    最小   1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4
    最大   10,000 10,000 10,000 10,000 10,000 10,000 10,000 10,000 10,000

    最大进口法兰压力 bar
    径向轴密封   10 10 10 10 10 10 10 10 10

    CL系列

    CL系列

    CL系列技术参数 5-10 15-26 32-42 55-85 105-118 160-210 235-275 370-450 550-880

    Qth (1.450 min-¹, 0 bar) l/min 5-10 15-26 32-42 55-85 105-118 160-210 235-275 370-450 550-880

    最大输出压力 bar 100 100 100 100 100 100 100 80 80

    温度 °C
    填料密封   80 80 80 80 80 80 80 80 80
    径向轴密封   150 150 150 150 150 150 150 150 150
    标准机械密封   150 150 150 150 150 150 150 150 150
    硬质合金机械密封   180 180 180 180 180 180 180 180 180
    磁力联轴器密封   300 300 300 300 300 300 300 300 300

    粘度 mm²/s
    最小   1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4
    最大   10,000 10,000 10,000 10,000 10,000 10,000 10,000 10,000 10,000

    最大进口法兰压力 bar
    填料密封   3 3 3 3 3 3 3 3 3
    径向轴密封   10 10 10 10 10 10 10 10 10
    机械密封   30 30 30 30 30 30 30 30 30
    磁力联轴器密封   16 16 16 16 16 16 16 16 16

    CG系列

    CG系列

    CG系列技术参数 15-26 32-42 55-85 105-118 160-210 235-275
    Qth (1.450 min-¹, 0 bar) l/min 15-26 32-42 55-85 105-118 160-210 235-275

    最大输出压力 bar 100 100 100 100 100 100

    温度 °C
    填料密封   80 80 80 80 80 80
    径向轴密封   150 150 150 150 150 150
    标准机械密封   150 150 150 150 150 150
    硬质合金机械密封   180 180 180 180 180 180
    磁力联轴器密封   300 300 300 300 300 300

    粘度 mm²/s
    最小   1.1 1.1 1.1 1.1 1.1 1.1
    最大   1,000,000 1,000,000 1,000,000 1,000,000 1,000,000 1,000,000

    最大进口法兰压力 bar
    填料密封   3 3 3 3 3 3
    径向轴密封   10 10 10 10 10 10
    机械密封   30 30 30 30 30 30
    磁力联轴器密封   100 100 100 100 100 100
    CG技术参数 370-450 550-880 851-951 1101-1301 1501-1701 2250-3550
    Qth (1.450 min-¹, 0 bar) l/min 370-450 550-880 851-951 1101-1301 1501-1701 2250-3550

    最大输出压力 bar 100 100 100 100 100 100

    温度 °C
    填料密封   80 80 - - - -
    径向轴密封   150 150 150 150 150 150
    标准机械密封   150 150 150 150 150 150
    硬质合金机械密封   180 180 180 180 180 180
    磁力联轴器密封   300 300 300 300 300 300

    粘度 mm²/s
    最小   1.4 1.4 1.4 1.4 1.4 1.4
    最大   1,000,000 1,000,000 1,000,000 1,000,000 1,000,000 1,000,000

    最大进口法兰压力 bar
    填料密封   3 3 - - - -
    径向轴密封   10 10 10 10 10 10
    机械密封   30 30 30 30 30 30
    磁力联轴器密封   100 100 100 100 100 100
  • 型号
    CGF系列法兰安装式螺杆泵

    CGF系列法兰安装式螺杆泵是适用于水平安装的通用泵。

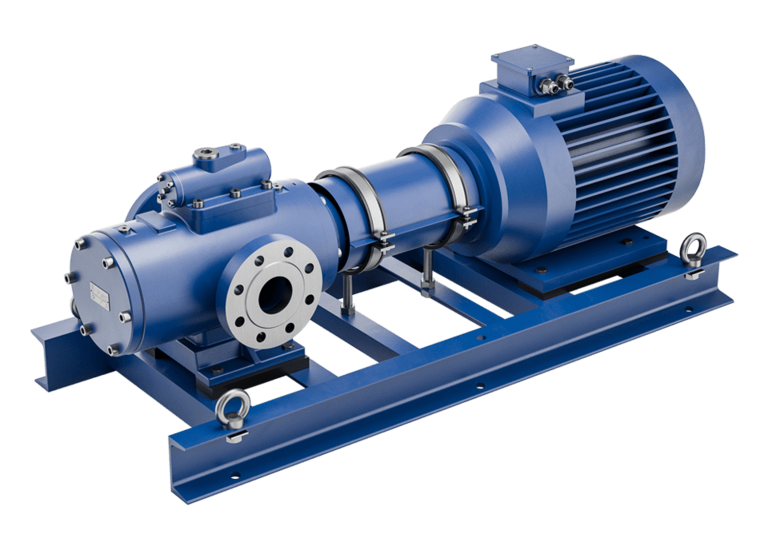

    CGH系列螺杆泵

    CGH系列螺杆泵——安装在底架上。

    CG系列立式螺杆泵

    CG系列立式螺杆泵用于垂直安装,节省空间。

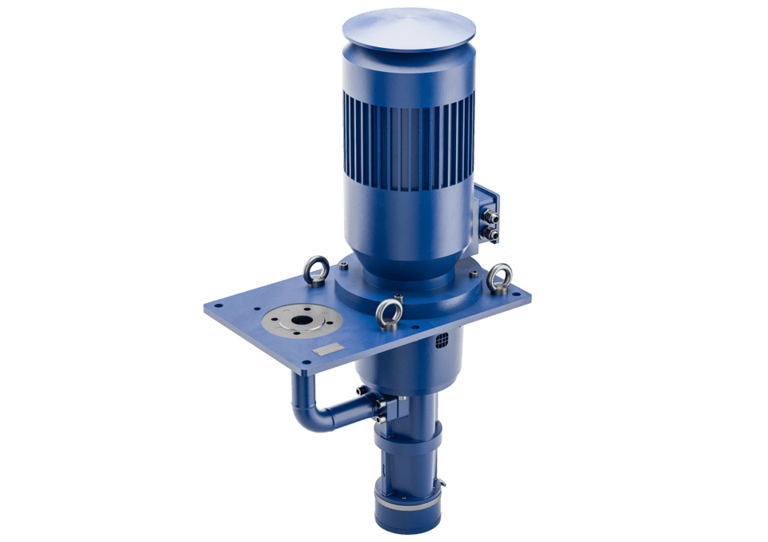

    CK/CL储罐系列螺杆泵
    CK/CL系列法兰安装式螺杆泵

    CK/CL系列法兰安装式螺杆泵普遍适用于水平安装。
